消防用電設備的供配電與電氣防火

消防用電設備的供配電與電氣防火(考點162、163、164)

一、消防電源

消防電源是指在發生火災時能夠確保消防用電設備繼續正常運行的獨立電源。

(一)基本要求

可靠性、耐火性、有效性、安全性、科學性、經濟性。

(二)消防負荷★★★★(考點162)

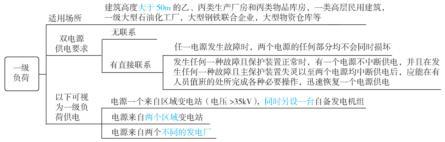

消防負荷一級負荷見下圖。

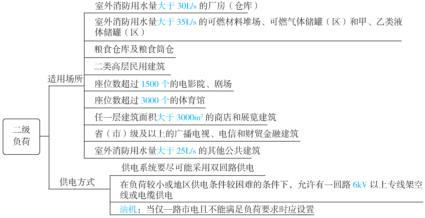

消防負荷二級負荷見下圖。

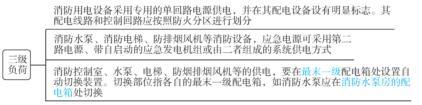

消防負荷三級負荷見下圖。

二、消防備用電源★★★(考點163)

(一)應急發電機組分類

(1)柴油發電機組。優點是機組運行不受城市電網運行狀態的影響，是較理想的獨立可靠電源；機組功率范圍廣，可從幾千瓦到數十千瓦不等；機組操作簡單，容易實現自動控制；機組工作效率高，對油質要求不高。缺點是工作噪聲大、過載能力小、適應啟動沖擊負荷能力較差。

(2)燃氣輪機發電機組。包括燃氣輪機、發電機、控制屏、啟動蓄電池、油箱等設備。宜安裝在進氣和排氣方便的地上層或屋頂，不宜設在地下等進氣和排氣有難度的場所。

(二)供電范圍

建筑內設置的自備柴油發電機組一般作為備用電源外，可兼作建筑物內消防設備的應急電源，其確保的供電范圍如下：

1)消防設施用電，如消防水泵、消防電梯、防煙排煙設施、火災自動報警、自動滅火裝置、應急照明和電動的防火門、窗、卷簾門等。

2)保安設施、通信、航空障礙燈、電鐘等設備用電。

3)航空港、星級飯店、商業、金融大廈中的中央控制室及計算機管理系統。

4)大、中型電子計算機室等用電。

5)醫院手術室、重癥監護室等用電。

6)具有重要意義場所的部分電力和照明用電。

(三)消防備用電源電源類型的選擇

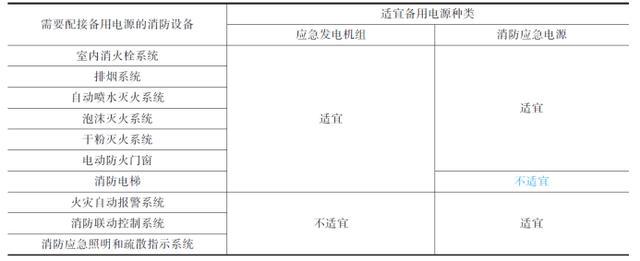

消防用電設備與適宜備用電源種類見下表。

三、消防備用電源設計★★★★(考點164)

(1)當采用柴油發電機組做消防備用電源時，其電壓等級要符合下列規定：①供電半徑≤400m時，宜采用低壓柴油發電機組。②供電半徑>400m時，宜采用中壓柴油發電機組。③線路電壓降應≤供電電壓的5％。

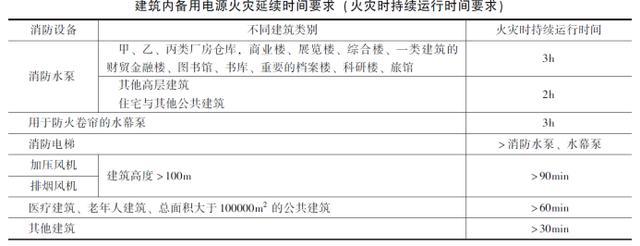

(2)應滿足下表火災時消防設備持續運行時間的要求

【口訣】甲乙丙廠倉，商展綜人防，財高科圖檔，連卷消梯水幕長，二炮一噴半沫香。

【關聯知識】火災延續時間：自噴滅火系統為1h；水炮滅火系統，室內為1h，室外為2h；泡沫滅火系統為0.5h；消火栓及固定冷卻系統按3h設計的場所及設施同樣適用上述口訣，區別是消火栓人防為1h，面積大于3000m2則為2h。

(3)采用FEPS作為備用電源時，電池初裝容量應為使用容量的3倍；三相供電的EPS單機容量宜不大于120kW，單項供電的EPS單機容量宜不大于30kW，且應有單節電池保護和電能均衡裝置。
