看圖識別高壓柜的功能：入線柜、出線柜

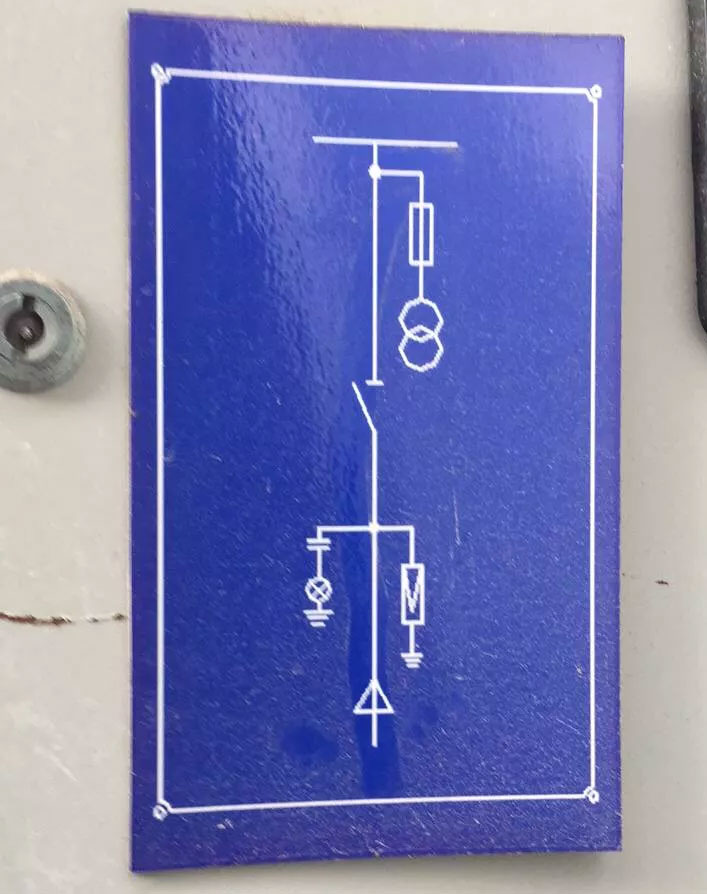

1.第一張圖，根據那個△的符號，可以判斷是進線柜，即線路電源流入，只有一個隔離到，不帶保護作用，到帶了PT，可以提供二次的供電電源。

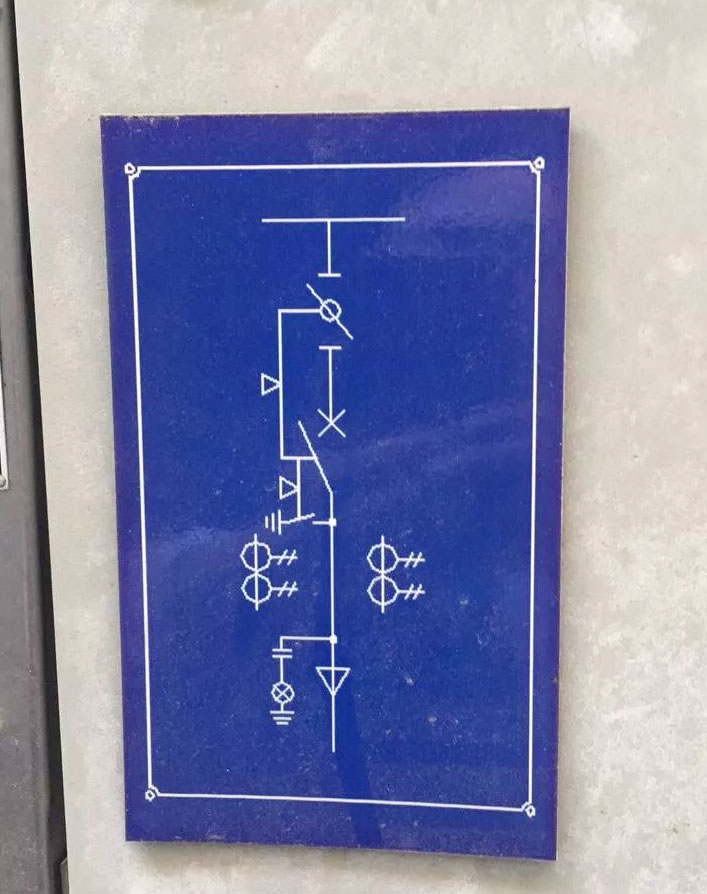

2.第二和第三幅圖其實都差不多，都是斷路器出線柜，可以分斷故障電流，區別在于一個帶地刀，一個不帶地刀。

3.按照一般的標準，帶地刀的斷路器柜用于變壓器出線，可以保護變壓器和負載。不帶地刀的用于環網出線，接下一級線路，可以切除下一級線路的故障，防止故障蔓延至上級線路。
