銅馬電力教你如何使用中置柜和環網柜

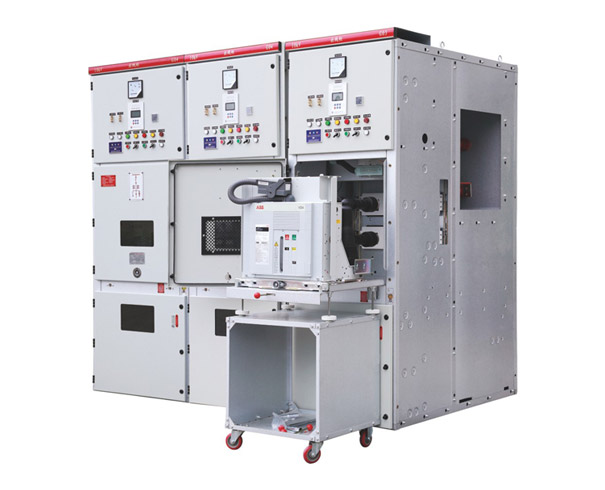

中置柜是用于終端用戶使用的一類開關柜，功能全，體積大，而高壓環網柜是用于環網中，用于聯接二個電源或部分的一類開關柜，主要功能是起二段的分割，功能單一，體積小巧；由于用途不同，二者的結構和元件選用有很大的不同；中置柜種類比較多，可以分為進出線開關柜，計量柜，互感器柜、所用變柜等，中置柜內的開關可以設置自動保護裝置，在事故時，保護裝置發出信號，使開關動作跳閘，切斷電源，柜內選用的多是VS1型真空斷路器。

而環網柜主要是聯絡開關柜，環網柜內一般沒有保護裝置，在事故時，內部安裝的熔斷器過熱熔斷，切斷電路，開關多選用戶內交流高壓負荷開關—熔斷器組合電器，或六氟化硫負荷開關；環網柜的功能單一，就是用它來聯接不同的電源部分，一般不能用它來實現具體的用電設備的控制、保護和計量工作的；如果真的需要這些功能，應該選用中置柜才行。

在供配電系統中，應該優先考慮高供高計，而不應該考慮低壓計量；高壓側實在沒有辦法安裝計量時，才能考慮低壓計量方式；這時低壓計量柜應該放在最“前”面，即低壓進線的前面，變壓器的后面，但是計量柜不能處在低壓進線柜的保護之下，因此一般情況下，其應該在變壓器的高壓開關的保護之下的，所以應選用中置柜。
