110kV變壓器大修吊芯完整作業流程

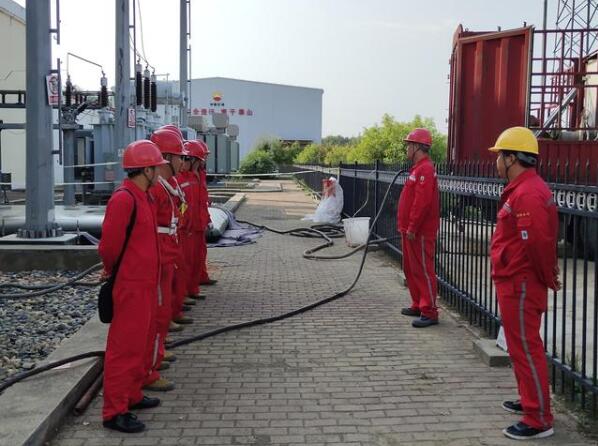

1、110kV變壓器大修吊芯作業，作業前進行安全講話和作業任務布置

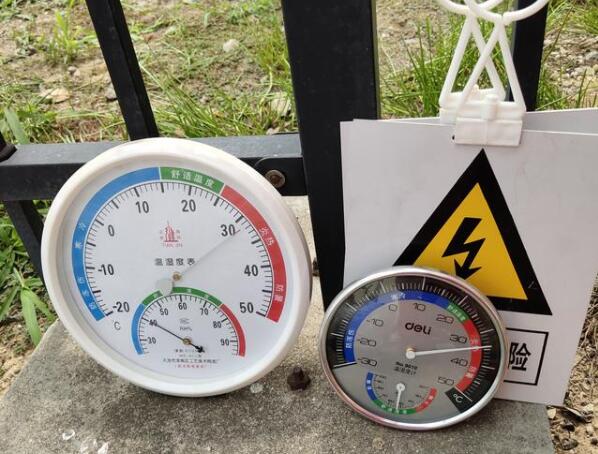

2、110kV變壓器大修吊芯作業現場溫濕度監測，器身在空氣中持續暴露的時間（從開始放油至開始抽真空計）不得大于以下規定：相對濕度不大于65％時為16h；相對濕度不大于75％時為12h；且環境空氣溫度一般不低于5℃，風力不大于二級

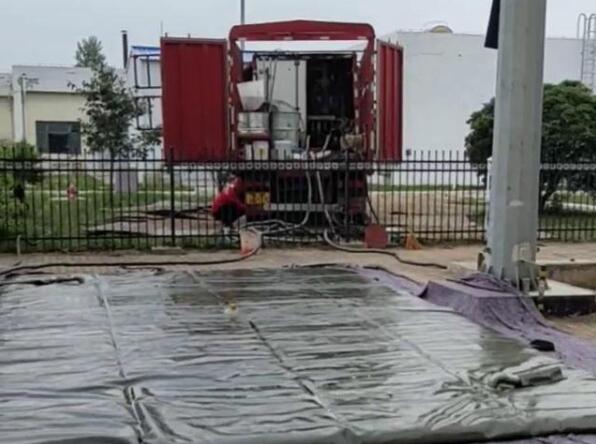

3、110kV變壓器大修吊芯作業放油，放油是通過真空濾油機把油放到專用的油囊里，因為器身在空氣中持續暴露的時間有規定，所以必須12h連續作業，把變壓器大罩恢復，然后連夜進行充油濾油，充油濾油需要循環3-5次，直至變壓器油試驗合格

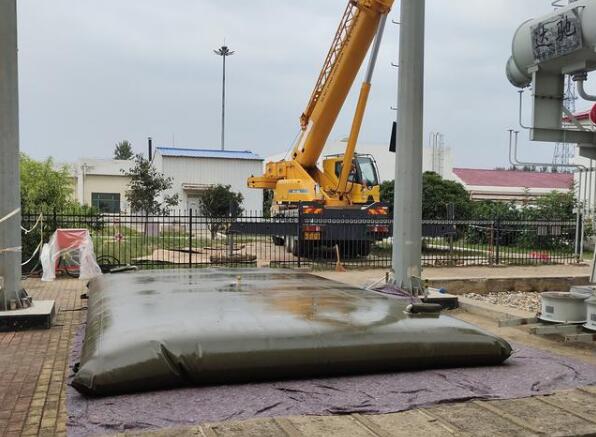

4、110kV變壓器大修吊芯作業放油，放油是通過真空濾油機把油放到專用的油囊里，因為器身在空氣中持續暴露的時間有規定，所以必須12h連續作業，把變壓器大罩恢復，然后連夜進行充油濾油，充油濾油需要循環3-5次，直至變壓器油試驗合格

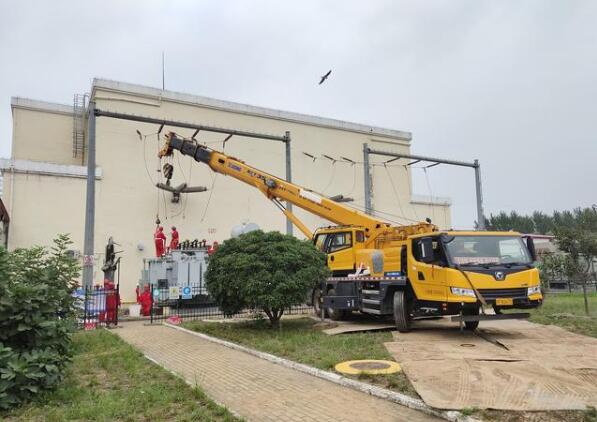

5、110kV變壓器大修吊芯作業，采用35噸吊車，吊裝重量不重，為什么用35噸位的呢，因為現場條件有架空導線阻擋，吊裝角度比較小

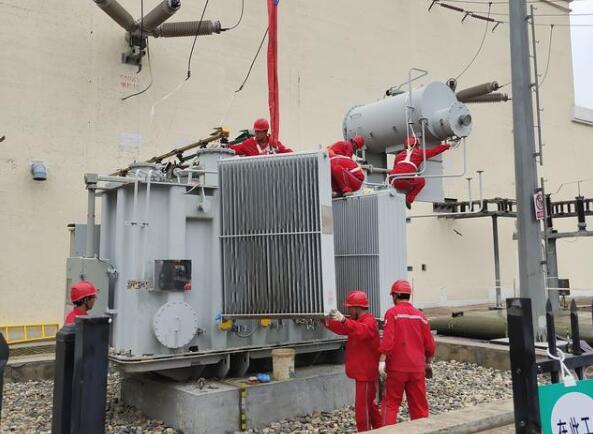

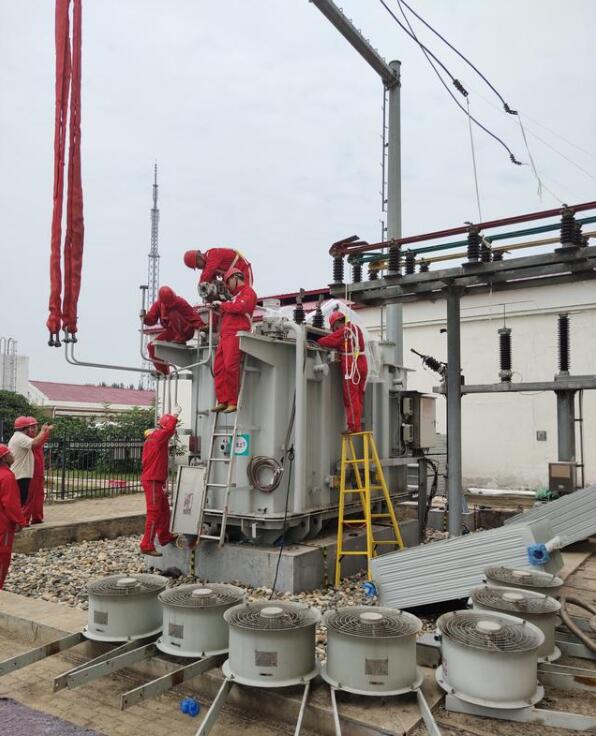

6、110kV變壓器大修吊芯作業，開始吊卸散熱片，散熱風扇，油枕等附件
7、110kV變壓器大修吊芯作業，開始吊卸散熱片，散熱風扇，油枕等附件

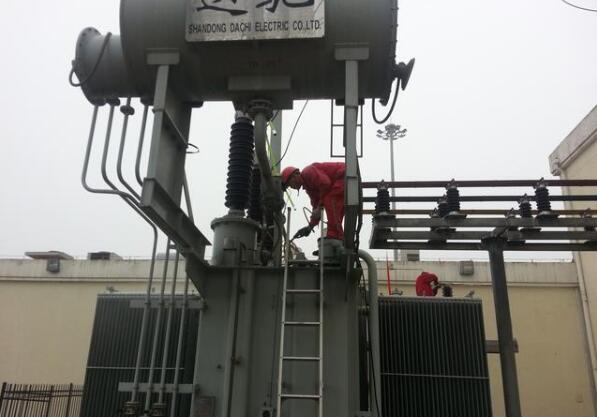

8、110kV變壓器大修吊芯作業，重要工序來了，開始吊變壓器大罩，這是個細心的活，要求吊車司機具有較高的水準，絕對不能磕碰變壓器繞組

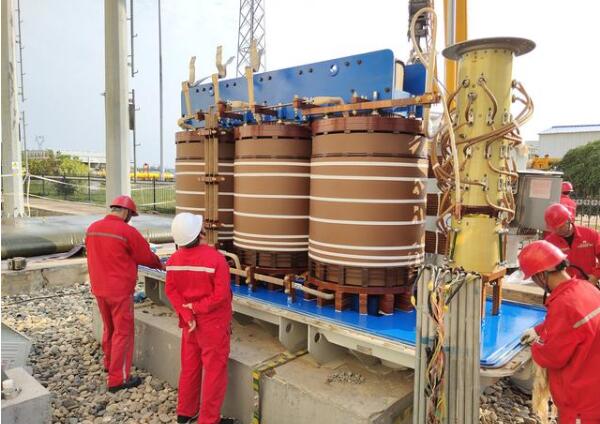

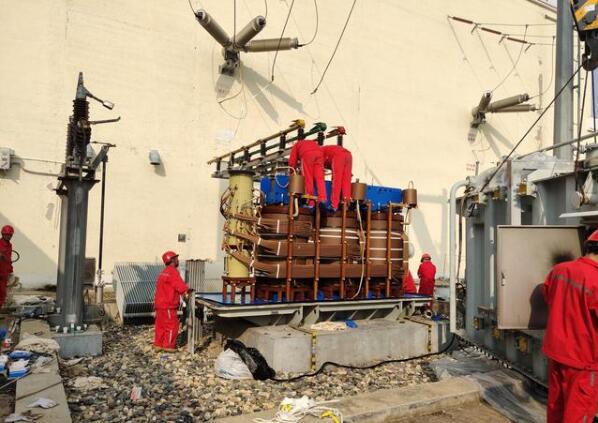

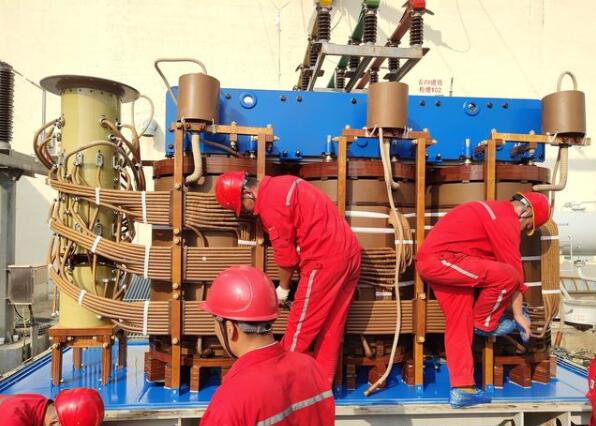

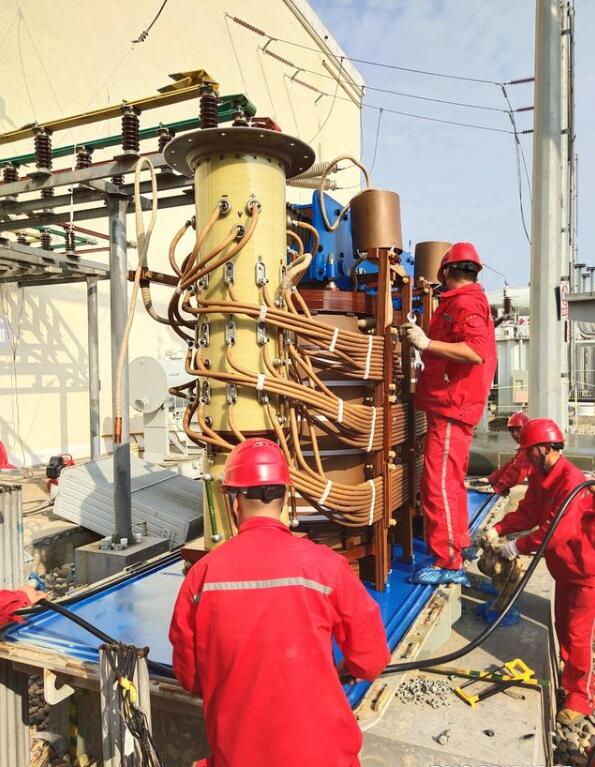

9、110kV變壓器大修吊芯作業，大罩已經取掉，工人們穿好專用鞋套，工作服，手套，進行絕緣屏障，變壓器高低繞組，鐵芯等的檢查，緊固螺絲、更換密封膠條、膠墊等
10、110kV變壓器大修吊芯作業，大罩已經取掉，工人們穿好專用鞋套，工作服，手套，進行絕緣屏障，變壓器高低繞組，鐵芯等的檢查，緊固螺絲、更換密封膠條、膠墊等
11、110kV變壓器大修吊芯作業，大罩已經取掉，工人們穿好專用鞋套，工作服，手套，進行絕緣屏障，變壓器高低繞組，鐵芯等的檢查，緊固螺絲、更換密封膠條、膠墊等
12、110kV變壓器大修吊芯作業，大罩已經取掉，工人們穿好專用鞋套，工作服，手套，進行絕緣屏障，變壓器高低繞組，鐵芯等的檢查，緊固螺絲、更換密封膠條、膠墊等
13、110kV變壓器大修吊芯作業，恢復后的完整變壓器，工人要進行整體的噴漆處理

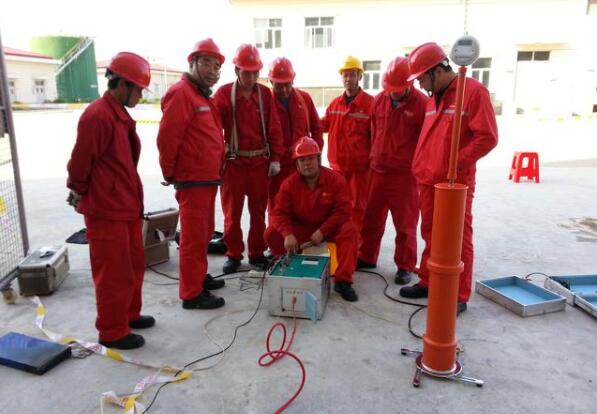

14、110kV變壓器大修吊芯作業最后的工序，交接試驗（這個圖片是在做介損），保證修后的變壓器合格，下一次大修，又得10年之后了
