箱變和環網柜接線關系
這里箱變和配電柜默認為中壓10kV。
首先，要搞清楚什么才是環網柜。在我看來，環網柜的內部結構與其他柜并無太大區別，其核心部分也是熔斷器（或刀閘）和負荷開關，不同的是它的功能。
為了能夠提高用戶用電的可靠性，一般10kV線路會有環網點，用戶能從兩個或者更多的方向獲取電源，這樣有突發事件或設備維護的時候，能保證大部分客戶是不停電的。
而上述的環網點，可能在架空線路上，也可能在某個環網柜，而且這個環網點是根據實際情況不斷變化的。

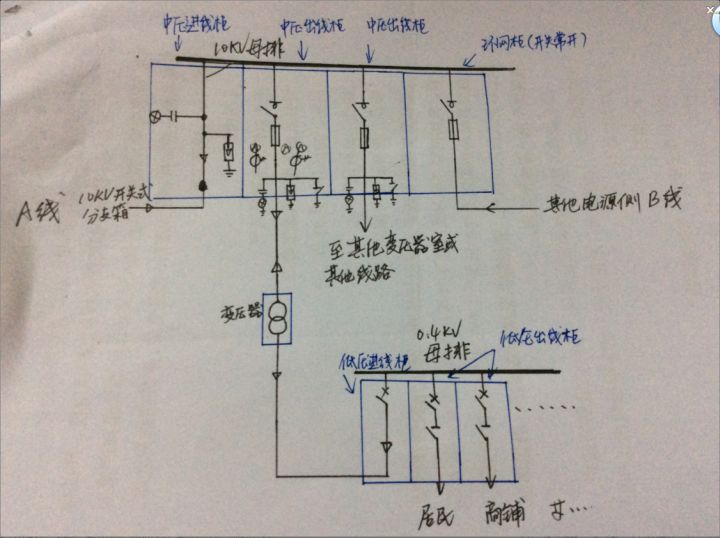

手頭沒有圖，只能徒手畫個大概圖做參考了，僅供此問題，不深究其他。(*^__^*)
圖中的環網柜中，開關是常開的，也就是平時是斷開的。
平時，電從A線電源處來，經過中壓進線柜，由各個中壓出線柜分配給各個變壓器。變壓器通過電壓轉換，電由低壓進線柜進入后，同理由各個低壓出線柜分配到各家各戶里。
突然事故或計劃維護時，A線失壓停電，這時候環網柜的作用就體現出來了，開關合上，B線電源引入，用戶就能不停電啦。好，回答問題：
1、電是從箱變接至環網柜供給小區用戶，還是由環網柜接至箱變供給小區用戶的？
明顯，電的方向不可能從箱變到10kV環網柜，除非是電流倒流。而在A線失壓，B線供電的時候，電是從環網柜接至箱變供給小區用戶的。除此之外，環網柜在正常情況下是不工作的。
2、經?？吹较渥兒铜h網柜是擺放在一起的。
一般情況下，油式變壓器會放在一個獨立的房間，然后中壓柜與低壓柜在一個房間，通過電纜聯接。而如果是箱變或者干式變壓器，有些是會跟柜體放在同一房間的。具體要求、規程細查。
補充下其他的：
在環網柜轉供電的時候，要考慮兩點：
1、什么情況都能轉供電嗎？
不是，取決于B線的負載程度和A線需要被供部分的容量。
2、是停A線電后轉，還是B線轉后A線再停？
首先，能做到B線轉后A線再停是最好的，這樣用戶無需停電，提高了可靠性。但是，這種操作是有條件的，即A、B線電流電壓的頻率、相序是一樣的，一般由同個變電站出線的10kV線路是可以不停電轉供電的。
