配電箱和開關箱箱體的制作與安裝要求

關于配電箱，特別是工地的臨時配電箱，一級二級三級配電箱分的很詳細，并且不同的級別分別控制不同的負荷，這都是電工作業的基本常識。

其實很多人都知道，配電箱的安裝，并不是簡單的把電送到就可以了，更重要的是要確保配電箱內的保護性元件可靠，能夠在故障的時候及時的跳閘保護，這是最重要的。

因此配電箱的接線需要足夠重視，不允許使用不合格或者不符合規范的電器元件，但是還是有很多人都忽略這一點，今天就來學習下常用配電箱及開關箱的設置

一、材質、規格

配電箱、開關箱應采用冷軋鋼板或阻燃絕緣材料制作，鋼板厚度為1.2～2.0mm，其中開關箱箱體鋼板厚度不得小于1.2mm，配電箱箱體鋼板厚度不得小于1.5mm。箱體表面應做防腐處理。統一刷桔黃色油漆。不得采用木制配電箱。

二、安裝要求

配電箱、開關箱應裝設端正、牢固。固定式配電箱、開關箱的中心點與地面的垂直距離應為1.4～1.6m?；顒邮街行狞c與地面的垂直距離應為0.8～1.6m。

設置要求：

1、配電箱、開關箱應采用冷軋鋼板或阻燃絕緣材料制作，鋼板厚度應為1.2～2.0mm，其中開關箱箱體鋼板厚度不得小于1.2mm，配電箱箱體鋼板厚度不得小于1.5mm，箱體表面應做防腐處理。（JGJ46－2005第8.1.7條）

2、配電箱、開關箱的進、出線口應配置固定線卡，進出線應加絕緣護套并成束卡固在箱體上，不得與箱體直接接觸。移動式配電箱、開關箱的進、出線應采用橡皮護套絕緣電纜，不得有接頭（JGJ46－2005第8.1.16條）

3、配電箱、開關箱外形結構應能防雨、防塵。（JGJ46－2005第8.1.17條）

4、配電箱、開關箱內的電器必須可靠、完好，嚴禁使用破損不合格的電器。（JGJ46－2005第8.2.1條）

5、總配電箱的電器具備電源隔離，正常接通與分斷電路，以及短路、過載、漏電保護功能。（JGJ46－2005第8.2.2條）

6、當總路設置總漏電保護器時，還應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總熔斷器、分路熔斷器。當所設總漏電保護器同時具備短路過載漏電保護功能的漏電斷路器時，可不設總斷路器或總熔斷器。（JGJ46－2005第8.2.2條）

7、當各分路設置分路漏電保護器時，還應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總熔斷器、分路熔斷器。當分路所設漏電保護器是同時具備短路、過載、漏電保護功能的漏電斷路器時，可不設分路斷路器或分路熔斷器。（JGJ46－2005第8.2.2條）

8、熔斷器應選用具有可靠滅弧分斷功能的產品。（JGJ46－2005第8.2.2條）

9、總開關電器的額定值、動作整定值應與分路開關電器的額定值、動作整定值相適應。（JGJ46－2005第8.2.2條）

10、總配電箱應裝設電壓表、總電流表、電度表及其他需要的儀表。裝設電流互感器時，其二次回路必須與保護零線有一個連接點，且嚴禁斷開電路。（JGJ46－2005第8.2.3條）

11、分配電箱應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總熔斷器、分路熔斷器。其設置和選擇應符合前面總配電箱的要求（JGJ46－2005第8.2.4條）

12、開關箱必須裝設隔離開關、斷路器或熔斷器，以及漏電保護器。（JGJ46－2005第8.2.5條）

13、配電箱、開關箱的電源進線端嚴禁采用插頭和插座活動連接。（JGJ46－2005第8.2.15條）

14、對配電箱，開關箱進行定期檢查、維修時，必須將其前一級相應的電源隔離開關分閘斷電，并懸掛“禁止合閘、有人工作”停電標志牌，嚴禁帶電作業。（JGJ46－2005第8.3.4條）

三、箱體外形結構和進出線要求

配電箱、開關箱中導線的進線口和出線口應設在箱體的下底面。配電箱、開關箱的進、出線口應配置固定線卡，進出線應加絕緣護套并卡固在箱體上，不得與箱體直接接觸。移動式配電箱、開關箱的進、出線應采用橡皮護套絕緣電纜，不得有接頭。

配電箱、開關箱的電源進線端嚴禁采用插頭插座做活動連接。配電箱、開關箱外形結構能防雨、防塵。

四、箱內電器元件設置

（1）電器元件要求：配電箱、開關箱內電器元件必須可靠、完好，嚴禁使用破損、不合格電器。電器產品進場時必須審驗生產（制造）許可證、產品合格證、產品說明書、出廠檢驗記錄。

（2）安裝要求：配電箱、開關箱內的電器（含插座）應先安裝在金屬或非木質阻燃絕緣電器安裝板上，然后方可整體緊固在配電箱、開關箱箱體內。金屬電器安裝板與金屬箱體應做電氣連接。配電箱、開關箱內電器（含插座）應按其規定位置緊固在電器安裝板上，不得歪斜和松動。配電箱、開關箱的箱體尺寸應與箱內電器的數量和尺寸相適應，箱內電器安裝板板面電器安裝尺寸可按規范確定。

（3）箱內電器元件設置

①總配電箱
總配電箱內電器元件設置根據漏電斷路器在總路或支路具體有兩種配置：

第一種配置：總路隔離開關、總路漏電斷路器、分路隔離開關、分路斷路器。
第二種配置：總路隔離開關、總路斷路器、分路隔離開關、分路漏電斷路器。

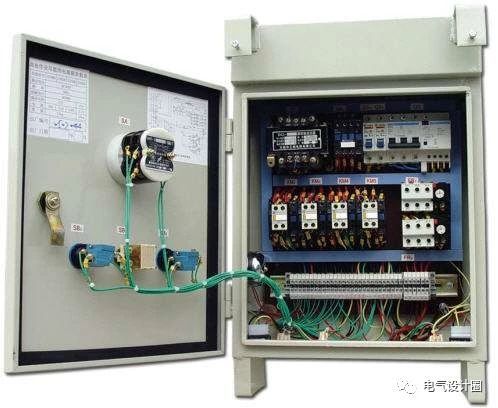

以上兩種配置任選其一，箱內還應裝設電壓表、電流表、電度表及其它需要的儀表。專用電能計量儀表的裝設應符合當地供電管理部門的要求。裝設電流互感器時，其二次回路必須與保護零線有一個連接點，且嚴禁斷開電路，如圖7-8所示。

②分配電箱
分配電箱中的電器應具有控制和保護兩種功能，控制功能有隔離、正常接通與分斷功能，保護功能有短路、過載等。其電器配置如下：總路隔離開關，總路斷路器；分路隔離開關，分路斷路器。如圖7-9所示。
③開關箱
電器元件配置：開關箱必須裝設隔離開關、斷路器或熔斷器，以及漏電保護器。當漏電保護器同時具有短路、過載、漏電保護功能時，可不裝設斷路器或熔斷器。
隔離開關應采用分斷時具有可見分斷點，能同時斷開電源所有極的隔離電器，并應設置于電源進線端。當斷路器具有可見分斷點時，可不另設隔離開關。

開關箱中具體配置如下：
隔離開關，漏電斷路器。如圖7-10所示。開關箱中的電器要求：開關箱中的隔離開關只可控制照明電路和容量不大于3.0kw的動力電路，但不應頻繁操作，容量大于3.0kw的動力電路應采用斷路器控制，操作頻繁時還應附設接觸器或其它啟動控制裝置。

開關箱中各種開關電器的額定值和動作整定值與其控制用電設備的額定值和特性相適應。漏電保護器應裝設在總配電箱、開關箱靠近負荷的一側，且不得用于啟動電氣設備的操作。如圖7-11所示。
